Электроустановочные изделия представляют собой группу технических средств, предназначенных для монтажа и эксплуатации электрических сетей в жилых, общественных и промышленных зданиях. Они обеспечивают коммутацию, подключение, защиту и распределение электрической энергии. К данной категории относятся розетки, выключатели, распределительные коробки, соединительные клеммы, рамки, розеточные блоки и иные элементы, устанавливаемые на стенах, в перегородках и электрошкафах.
Классификация по функциональному назначению
Все электроустановочные изделия можно условно разделить на несколько групп в зависимости от выполняемой функции:
Коммутационные изделия

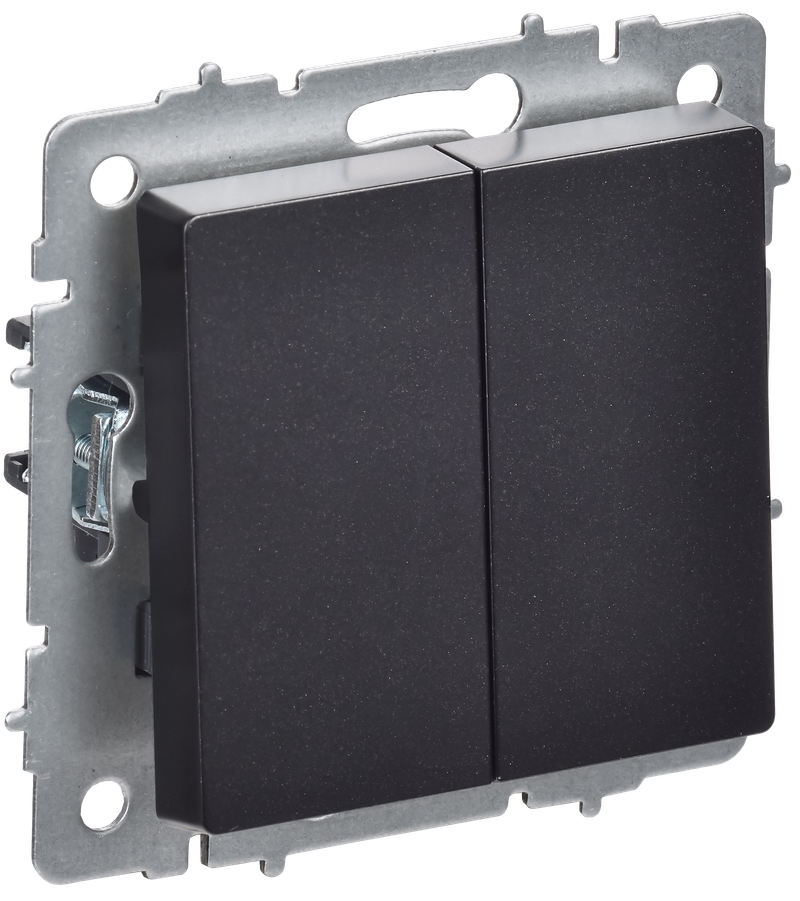

К данной категории относятся выключатели, переключатели и кнопки. Они предназначены для ручного управления подачей электричества к различным потребителям. В зависимости от схемы подключения применяются однополюсные, двухполюсные, проходные и перекрёстные выключатели. Некоторые модели дополнительно оборудуются подсветкой или встроенными датчиками движения.
Силовые изделия
Сюда входят розетки и штепсельные разъёмы, предназначенные для подключения бытовой и промышленной техники к электросети. В зависимости от назначения различают однофазные (на 220 В) и трёхфазные (на 380 В) розетки. Некоторые розетки имеют встроенные элементы защиты — крышки, шторки, УЗО.
Соединительные и распределительные элементы
К этой группе относятся распределительные коробки, клеммные колодки, соединительные модули, предназначенные для организации электрических соединений. Их основная задача — безопасное и надёжное распределение проводников по цепям и группам внутри помещения. Устройства подбираются с учётом номинального тока и типа соединения — винтового, пружинного или самозажимного.
Информационные и мультимедийные изделия
Современные электроустановочные системы включают также розетки для передачи данных — компьютерные, телевизионные, телефонные и HDMI-модули. Эти элементы обеспечивают подключение оборудования к локальным сетям и мультимедийным системам. Используются в офисных помещениях, центрах обработки данных, гостиницах и жилых домах.
Типы исполнения
По типу исполнения изделия классифицируются следующим образом:
Накладные
Предназначены для открытой проводки и устанавливаются на поверхность стены или перегородки. Их использование целесообразно в помещениях без отделки, на дачах, в подсобных и технических зонах. Просты в установке, но менее эстетичны по сравнению с встраиваемыми изделиями.
Встраиваемые (врезные)
Применяются при скрытом способе прокладки кабеля. Монтаж осуществляется в подрозетники, углублённые в стену. Позволяют достичь эстетичного внешнего вида за счёт отсутствия выступающих элементов. Требуют более точной установки и соответствующей подготовки основания.
Модульные
Используются в составе распределительных щитов и шкафов. Включают автоматические выключатели, УЗО, реле времени, устройства защиты от перенапряжений и т. д. Монтаж осуществляется на DIN-рейки. Модули стандартизированы по ширине, что позволяет формировать конфигурации под конкретные задачи.
Материалы изготовления
Корпуса электроустановочных изделий изготавливаются из негорючих и ударопрочных материалов: термопластов, полиамида, поликарбоната. Контактные элементы выполняются из латуни, меди или бронзы с гальваническим покрытием для повышения проводимости и антикоррозийной стойкости. Для помещений с повышенной влажностью выпускаются изделия с повышенной степенью защиты — IP44 и выше.
Особенности монтажа и выбора
При выборе электроустановочных изделий необходимо учитывать ряд факторов: номинальный ток и напряжение, способ монтажа, степень защиты от пыли и влаги, совместимость с используемыми проводниками. Монтаж должен осуществляться в соответствии с требованиями ПУЭ и с обязательным соблюдением цветовой маркировки и схем подключения. Устройства, предназначенные для наружной установки, дополнительно защищаются корпусами или монтажными коробками.
